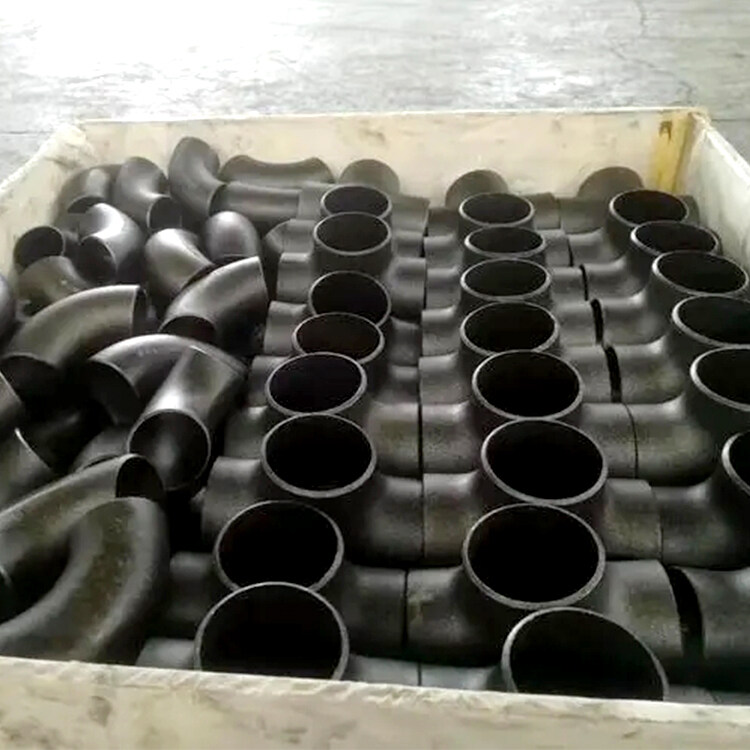

Raccordi ASTM A234 di costruzione senza saldatura e saldata
Ambito
La norma ASTM A234 riguarda i raccordi in acciaio al carbonio lavorato e in lega di acciaio di costruzione saldata e senza saldatura, coperti dall'ultima revisione di ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, MSS-SP-95 e MSS-SP-97. I raccordi ASTM A234 di costruzione saldata e senza saldatura sono destinati all'uso in tubazioni a pressione e nella fabbricazione di recipienti a pressione per il servizio a temperature moderate ed elevate.
Gradi
Acciaio al carbonio WPB e WPC
Acciaio al cromo molibdeno WP5, WP9, WP11, WP22, WP91
Processo
Acciaio calmato, con forgiature, barre, piastre, lamiere e prodotti tubolari senza saldatura o saldati a fusione con metallo di riempimento aggiunto. Operazioni di forgiatura o formatura eseguite mediante martellatura, pressatura, perforazione, estrusione, ricalcatura, laminazione, piegatura, saldatura a fusione, lavorazione meccanica o mediante una combinazione di due o più di queste operazioni.
Requisiti chimici (%)
|
|
Classe B, C, D, E |
WP11 CL1 |
WP11 CL2 |
WP22 CL1 |
WP22 CL3 |
WP5 CL1 |
|
Carbonio |
0.3 |
0.05–0.15 |
0.05–0.20 |
0.05–0.15 |
0.05–0.15 |
0.15 |
|
Manganese |
0.29–1.06 |
0.30–0.60 |
0.30–0.80 |
0.30–0.60 |
0.30–0.60 |
0.30–0.60 |
|
Fosforo |
0.05 |
0.03 |
0.04 |
0.04 |
0.04 |
0.04 |
|
Zolfo |
0.058 |
0.03 |
0.04 |
0.04 |
0.04 |
0.03 |
|
Silicio |
0.10 minuti |
0.50–1.00 |
0.50–1.00 |
0.5 |
0.5 |
0.5 |
|
Cromo |
0.4 |
1.00–1.50 |
1.00–1.50 |
1.90–2.60 |
1.90–2.60 |
4.0–6.0 |
|
Molibdeno |
0.15 massimo |
0.44–0.65 |
0.44–0.65 |
0.87–1.13 |
0.87–1.13 |
0.44–0.65 |
|
Nichel |
0.4 |
… |
… |
… |
… |
… |
|
Rame |
0.4 |
… |
… |
… |
… |
… |
|
Altri |
Vanadio 0.08 |
… |
… |
… |
… |
… |
Documenti di riferimento
- Specifiche ASTM A216/A216M per getti di acciaio, carbonio, adatti per saldatura a fusione, per servizio ad alta temperatura
- Specifiche ASTM A217/A217M per getti di acciaio, acciaio inossidabile martensitico e lega, per parti contenenti pressione, adatte per servizio ad alta temperatura
- Specifiche ASTM A960/A960M per requisiti comuni per raccordi per tubazioni in acciaio lavorato
- Raccordi per saldatura di testa in acciaio ASME B16.9
- Raccordi in acciaio forgiato ASME B16.11, saldatura a presa e filettati
